圧入Q&A

第23回 圧入Q&A 解答

第23回 圧入Q&A(初級編) / 地盤工学会誌 2013年9月号掲載

Q.
圧入機は吊り移動なしで自走しながら施工を行うと聞きましたが、矩形などのコーナー部においても同じですか?


A.

同じです。矩形などのコーナー部でも、吊り移動なしで自走しながら施工できます。

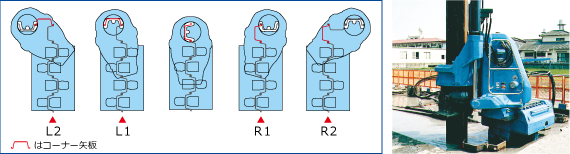

圧入機(Uパイラー)本体には、同位置から進行方向と直角に左右各2枚づつ計4枚の鋼矢板を圧入および引き抜きできる「コーナーフォー(C4)」機構が装備されています。 圧入機本体の位置を変えずに、コーナーを曲がった進行方向に2枚(下図のL2、R2)、方向転換時の反力杭としてその後ろ側(進行方向と反対側)に2枚を施工できます。
